Чертежи самодельных раздаток к тракторам

Силовую установку я позаимствовал от мотороллера «Тула-200» мощностью 14лс, двигатель с завода идет с принудительным охлаждением. Сцепление взял многодисковое с масляной ванной. На тракторе я реализовал две коробки передач и блокируемый задний мост.


Конструкцию я делал с максимальным использованием промышленных деталей и агрегатов. К примеру звездочка Z2 это задняя звездочка от мотороллера Турист, цепь ПР-12,7 тоже от туда. Из найденной и списанной спец техники я позаимствовал звездочки Z1, Z3 — Z6 и цепь ПР-19,05. Звездочка Z6 на валу отбора мощности сделана съемной, если необходимо ее можно демонтировать и установить токарный патрон и тп. Звездочка Z7 тоже взята от старой сельхозтехники и используется на месте фланца в раздаточной коробке ГАЗ-69.

Трактор своими руками из мотороллера Муравей

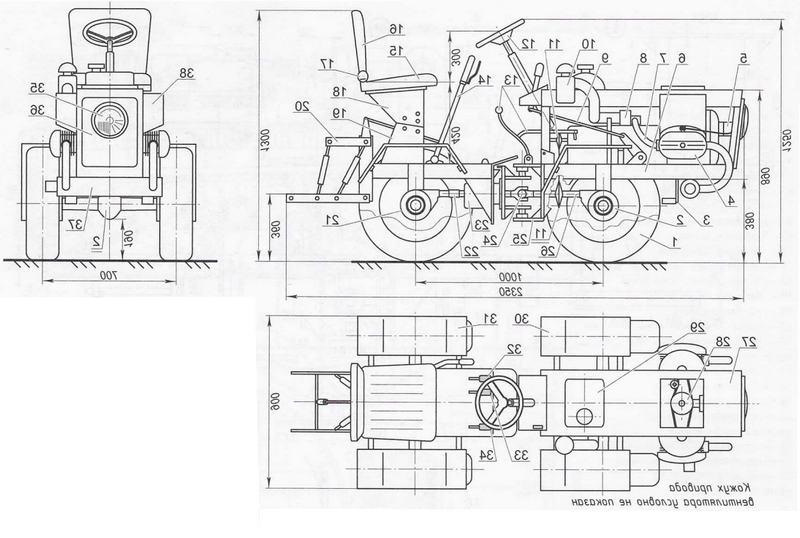

Чертеж моего самодельного трактора

Раздатку от ГАЗ-69 я выбрал не спроста — она имеете понижающую и есть блокировка колес. Плюс там есть тормозной барабан в сборе, которого более чем достаточна для мини трактора. Полуоси ведущих колес я изготовил из карданных волов ГАЗ-69, которые и подсоединил к раздаточной коробке.

Чертеж ведущего колеса самодельного трактора

Коробчатую часть рамы я усилил уголком 75х75мм, к ней снизу крепятся полуоси на двух самоцентрирующихся подшипниках. Эти подшипники я взял от списанного комбайна Нива, код 1680206С17. Вы можете выбрать любые подходящие. На них же, сверху на лонжеронах, крепиться вал отбора мощности. Для ведущих колес я выбрал 5,50-16. Они достаточно распространённые и ставились на советскую сельхозтехнику повсеместно. Для их крепления я выбрал способ, который должен быть хорошо знаком тем, кто занимается самоделками.

Нужно сточить верхнюю часть вала, сделав ее немного плоской. В моем случае, это был участок от резьбы М25 на 45мм вдоль вала. К фланцу толщиной 15мм привариваем по окружности диск. Он смонтирован со ступицей 30мм, внутренний диаметр которой совпадает с подготовленной частью вала. Далее просто одеваем колесо на нашу полуось и затягиваем с шайбой 10мм. Для небольшого мини трактора, с учетом планируемых работ, хорошее рулевое управление очень важно.

Рулевое управление я позаимствовал от автомобиля Москвич. Балка переднего моста самодельная, из толстой трубы, найденной в загашниках, и усилена наварными ребрами жесткости. Стойки осей передних колес установлены на упорных шариковых подшипниках, что способствует легкому повороту колес. Крылья крепятся к «стаканам» установленных сверху стоек. Передние колеса, от того же мотороллера Тула 200. Рулевой вал подогнал от ГАЗ-51 с общей длиной 1200мм.

Рама моего трактора самоделки имеет две части. Передняя трапецеидальной формы, задняя коробчатая из-за раздатки от ГАЗ-69 и полуосей. Рама сварена из уголков и швеллера. Из швеллера100X80 мм я сварил лонжероны, обе поперечины, балки для навесного оборудования. Все остальное уголок 75х75мм. Из листа 10мм я изготовил и наварил косынки на переднюю поперечину. Для крепления переднего моста в них вырезаны 18мм отверстия.

Чертеж рамы тракторы самоделки

Подробное расположение узлов и агрегатов вы можете видеть на общем чертеже моего самодельного трактора.

АКБ смонтирована впереди, над ней на двух кронштейнах бензобак. Мотор можно установить как на стойках, так и на скобах. Я выбрал последний вариант. Из листа 1,5 мм я сделал облицовочные панели и покрыл дешевой, автомобильной краской.

Схематичное расположение узлов на раме тркатора

Расположение узлов на раме самодельного трактора

Я сам электрик, поэтому с электрооборудованием мини трактора у меня проблем не было. Замечал, что на многих самоделках почти нет электрики. Это не верно. Я реализовал приборный щиток, передние и задние фары, поворотники, звуковой сигнал. На щитке выведены сигналы нейтральной передачи, зарядки АКБ, индикатор работы тормозов.
